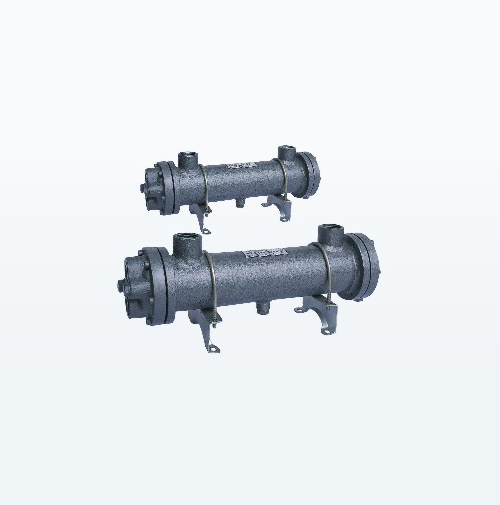

列管式油冷卻器

　　1.產品概述

　　GLC系列是按國外資料研制而成的新型高效列管式油冷卻器，適用于冶金、礦山、化工、電力、機床、輕工、塑料凳行業的液壓潤滑系統，將其工作介質冷卻到規定的溫度。

　　列管式油冷卻器由殼體、前蓋、后蓋、冷卻芯等組成。冷卻芯有換熱管、固定管板、浮動管板、拆流板、支撐桿組成。換熱管采用紫銅翅片管，管束一端固定，一端浮動，因而有效的避免因熱膨脹而起的結構故障。冷卻管可以從殼體中抽出，便于檢查，清洗維修。

　　本款型號的列管式油冷卻器具有體積小、重量輕、結構新穎，換熱效果顯著等特點，性能達到國外同類產品的水平。

　　2.型號說明

　　GL C ※ _ ※ / ※ ※

　　① ② ③ ④ ⑤ ⑥

　　①名稱代號：列管式油冷卻器

　　②換熱器結構：C—翅片管

　　③設計序號：1-6

　　(進出水口：螺紋式;進出油口：法蘭或螺紋式)

　　④公稱冷卻面積：0.4-90m2

　　⑤壓力等級：0.6，1,1.6Mpa

　　⑥連接方式：省略—螺紋連接

　　F—法蘭連接

　　3.技術參數

型號	冷卻面積（m2）	工作壓力（Mpa）	工作溫度（℃）	壓力損失（Mpa）		油水流量比	介質粘度厘沲） m-6m2/s	換熱系數 W/m2K
				油側	水側
GLC1	0.4～1.2	0.6～1.6	≤100	≤0.1	≤0.05	1:1左右	10～50	≥3350
GLC2	1.3～3.5
GLC3	4～11
GLC4	13～27
GLC5	30～54
GLC6	55～90

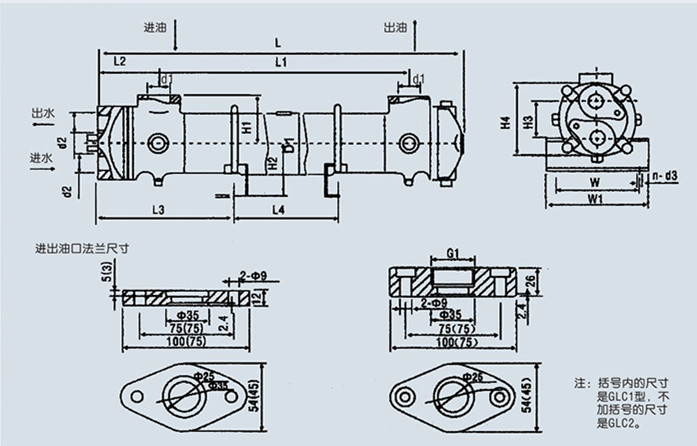

　　4.外形尺寸

列管式油冷卻器外形尺寸

型號	基本尺寸（mm）															油流量范圍（L/min）	重量（kg）
型號	L	L1	L2	L3	L4	W	W1	H1	H2	H3	H4	D1	d1	D2	n-d3	油流量范圍（L/min）	重量（kg）
GLC1-0.4	370	240	67	115	145	102	132	60	68	52	92	78	G1 (DN25)	G3/4 (DN25)	4-12	10-35	10
GLC1-0.6	540	405			310											25-60	13
GLC1-0.8	660	532			435											35-60	15
GLC1-1	810	665			570											60-75	17
GLC1-1.2	940	805			715											60-85	19
GLC2-1.3	560	375	98	172	225	145	175	85	93	78	137	120	G1 (DN25)	G1 (DN25)	4-12	30-85	21
GLC2-1.7	690	500			350											30-113	26
GLC2-2.1	820	635			485											30-113	29
GLC2-2.6	960	775			630											35-125	33
GLC2-3	1110	925			780											35-125	37
GLC2-3.5	1270	1085			935											40-150	41
GLC3-4	840	570	152	245	380	170	210	125	158	110	238	168	G11/2 (DN36)	G11/4 (DN25)	4-15	35-170	57
GLC3-5	990	720			530											35-190	70
GLC3-6	1140	870			680											40-220	83
GLC3-7	1310	1040			850											45-240	90
GLC3-8	1470	1200			1010								G2 (DN50)	G11/2 (DN36)		50-280	96
GLC3-9	1630	1360			1170											50-290	105
GLC3-10	1800	1530			1340											60-320	110
GLC3-11	1980	1710			1520											60-350	118
GLC4-13	1340	985	197	318	745	270	320	160	208	140	305	219	G2 (DN50)	G2 (DN50)	4-Φ19	50-300	152
GLC4-15	1500	1145			905											50-320	164
GLC4-17	1660	1305			1065											60-350	175
GLC4-19	1830	1475			1235											60-400	188
GLC4-21	2010	1655			1415											70-430	200
GLC4-23	2180	1825			1585											70-450	213
GLC4-25	2360	2005			1765											80-480	225
GLC4-27	2530	2175			1935											80-520	238
GLC5-30	1932	1570	202	327	1320	280	320	200	234	180	355	273	G21/2 (DN65)	G2 (DN50)	4-Φ23	150-650	255
GLC5-34	2152	1790			1540											150-700	280
GLC5-37	2322	1960			1710											200-800	298
GLC5-41	2542	2180			1930											200-850	322
GLC5-44	2712	2350			2100											250-900	340
GLC5-48	2872	2510			2260											250-950	357
GLC5-51	3090	2730			2480											300-1000	380
GLC5-54	3262	2900			2650											300-1100	398
GLC6-55	2272	1860	227	362	1590	300	390	230	284	200	410	325	G3 (DN65)	G21/2 (DN65)	4-Φ23	350-1150	418
GLC6-60	2452	2040			1770											350-1200	442
GLC6-65	2632	2220			1950											400-1250	469
GLC6-70	2812	2400			2130											400-1300	498
GLC6-75	2992	2580			2310											500-1350	525
GLC6-80	3172	2760			2490											500-1400	550
GLC6-85	3352	2940			2670											600-1500	575
GLC6-90	3532	3120			2850											600-1600	602

　　5.注意事項

　　①較臟的介質通過冷卻器之前，應該有濾清器。

　　②最好安裝在一個單獨的有循環回路內，因(尾端)壓力較小。

　　③工作時，兩個循環回路均需排氣，以達到高效率，避免回路出現銹蝕。

　　④先接通冷介質，后接通熱介質，避免產生較大的熱壓力。

　　⑤被冷卻介質壓力應大于冷卻介質。

　　⑥冷卻水通常采用淡水，(用海水冷卻時需要特殊訂貨)。

　　⑦要定期排氣，并隔一段時間進行清洗。

　　⑧在寒冷季節，且冷卻器不在工作的情況下，必須將水放盡，以免凍裂。

　　6.訂貨說明

　　①訂貨時須寫明型號代號全稱，如：工作壓力1Mpa，冷卻面積4m2的列管式油冷卻器：GCL3-4/1。

　　②如對此冷卻器有特殊要求時，請向本企業商洽。

　　③本企業保留設計更改權，對修改不另行通知。
